產(chǎn)品中心

< >

名稱：日本東曹 TOSOH 氧化鋯粉末進(jìn)口氧化鋯粉東曹TZ粉末

型號(hào)： TZ

簡(jiǎn)介：日本TOSOH東曹TZ系列氧化鋯粉末采用最新的水解工藝和納米技術(shù)，通過(guò)對(duì)材料和生產(chǎn)工藝進(jìn)行全程控制，實(shí)現(xiàn)產(chǎn)品的高純度和高質(zhì)量

，得到了顧客的一致好評(píng)。

日本東曹氧化鋯粉末TOSOH

等級(jí)名稱說(shuō)明
< 示例 >
TZ	3Y	S	20A	B	E
	I	II	III	IV	V
I:	"3Y"表示氧化釔的mol% ，Y2O3含量為3mol%
II:	"S" 特指易成形型
III:	"20A"表示氧化鋁含量為20wt%（僅用于ATZ等級(jí)）
IV:	"B" 是指穩(wěn)定劑含量為3% , "BC" 是指穩(wěn)定劑含量為5%
V:	"E" 特指易燒結(jié)型

基本等級(jí)
TZ-3Y-E, TZ-3YB-E
氧化鋯粉末產(chǎn)品中含有3mol%的氧化釔。經(jīng)過(guò)較低溫度（1300oC）的燒結(jié)處理之后，TZ-3Y-E顯示出優(yōu)異的燒結(jié)性和較高的抗老化性。其燒結(jié)體具有良好的晶粒結(jié)構(gòu) ，可大大提高強(qiáng)度、韌性以及耐磨性和抗老化性。產(chǎn)品用途廣泛，可廣泛應(yīng)用于工業(yè)用品和日常消費(fèi)品。
粉末特征	TZ-3Y-E, TZ-3YB-E
Y2O3 (mol%)	3
實(shí)際粒徑 (μm)	0.04 (40nm)
Y2O3 (wt%)	5.2 ± 0.5
HfO2 (wt%)	< 5.0
Al2O3 (wt%)	0.1 ~ 0.4
SiO2 (wt%)	≦ 0.02
Fe2O3 (wt%)	≦ 0.01
Na2O (wt%)	≦ 0.04
顏料 (wt%)	-
比表面積 (m2/g)	16 ± 3

S等級(jí)
TZ-3YS-E, TZ-3YSB-E, TZ-3YSB-C
S等級(jí)具有較小的比表面積，在射出成型、流延成型等生產(chǎn)過(guò)程中流動(dòng)順暢。因此它非常適合壓力成型或 CIP成型等大型部件的生產(chǎn) 。
粉末特征	TZ-3YS-E, TZ-3YSB-E, TZ-3YSB-C
Y2O3 (mol%)
實(shí)際粒徑 (μm)	0.09 (90nm)
Y2O3 (wt%)	5.2 ± 0.5
HfO2 (wt%)	< 5.
Al2O3 (wt%)	≦ 0.1 ~ 0.4
SiO2 (wt%)	≦ 0.02
Fe2O3 (wt%)	≦ 0.01
Na2O (wt%)	≦ 0.06
顏料 (wt%)	-
比表面積 (m2/g)	7 ± 2

高透明等級(jí)
Zpex? & Zpex? Smile
Zpex能夠修復(fù)牙齒外觀，真實(shí)自然。
具有高透射率和出色的抗老化性。
半透明性

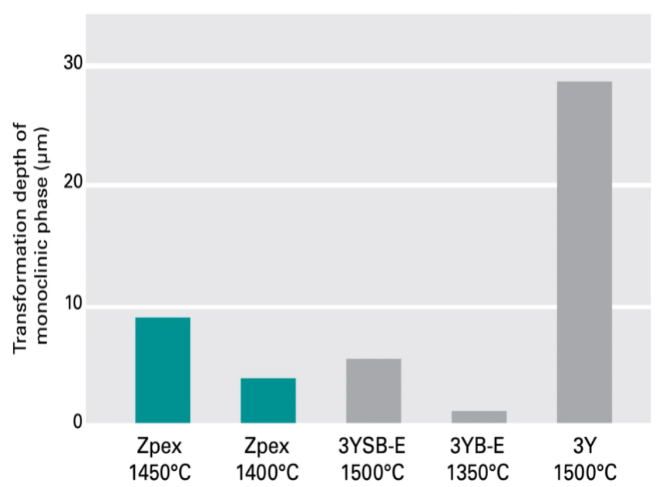

抗老化性 (140oC水 x 25 hr)

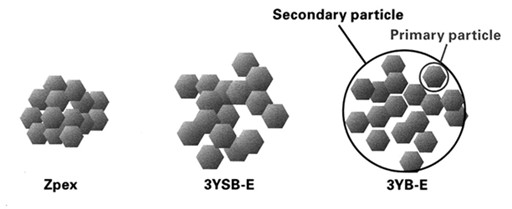

高透射率是通過(guò)改變粒子聚集方式實(shí)現(xiàn)
Zpex (左) and TZ-3YSB-E. (右)
粉末特征	Zpex
Y2O3 (mol%)	3
實(shí)際粒徑 (μm)	0.04 (40nm)
Y2O3 (wt%)	5.35 ± 0.2
HfO2 (wt%)	< 5.0
Al2O3 (wt%)	≦ 0.1
SiO2 (wt%)	≦ 0.02
Fe2O3 (wt%)	≦ 0.01
Na2O (wt%)	≦ 0.04
顏料(wt%)	-
比表面積 (m2/g)	13 ± 3
燒結(jié)體特征
密度(g/cm3)	6.08
抗彎強(qiáng)度 R.T. (MPa)*1	1,100
硬度(Hv 10)*2	1,250
*1: JIS R1601 (3點(diǎn)彎曲試驗(yàn))
*2: JIS R1610 (載荷: 98.07N)
*以上數(shù)據(jù)為測(cè)定值，并非保證值

高穩(wěn)定等級(jí)
高穩(wěn)定性氧化鋯粉末產(chǎn)品強(qiáng)度大韌性高，可用于燃料電池的生產(chǎn) 。
它具有良好的燒結(jié)性，可形成晶粒均勻并具有優(yōu)異電學(xué)性能的燒結(jié)體。
粉末特征	TZ-8Y	TZ-8YS
Y2O3 (mol%)	8	10
比表面積 (m2/g)	16±3	7±2
穩(wěn)定劑 (Approx. wt%)	-
外觀	顆粒	顆粒
燒結(jié)體特征	TZ-8Y	TZ-8YS
密度 (g/cm3)	5.9	5.80
抗彎強(qiáng)度 R.T. (MPa)*1	300	200
硬度 (Hv 10)*2	1,250
800oC時(shí)的電阻 (Ω·cm) *3	19.8	20.3
800oC時(shí)的電導(dǎo)率 logσ(S/cm) at *3	-1.30	-1.31
*1: JIS R1601 (3點(diǎn)彎曲試驗(yàn))
*2: JIS R1610 (載荷: 98.07N)
*3 : 直流4端法
*以上數(shù)據(jù)為測(cè)定值，并非保證值

ATZ等級(jí)
ATZ 即 "A"等級(jí)
A等級(jí)含有3 mol% 氧化釔和 20 wt% 氧化鋁，該產(chǎn)品經(jīng)過(guò)熱等靜壓后具有極高的機(jī)械強(qiáng)度，非常適合生產(chǎn)高強(qiáng)度、高耐水性用途的工業(yè)用零部件。
粉末特征	TZ-3Y20A	TZ-3Y20AB	TZ-3YS20A	TZ-3YS20AB
Y2O3 (mol%)	3
比表面積 (m2/g)	15±3	7±2
穩(wěn)定劑 (Approx. wt%)	-	3	-	3
外觀	顆粒	顆粒
燒結(jié)體特征	TZ-3Y20A	TZ-3Y20AB	TZ-3YS20A	TZ-3YS20AB
密度 (g/cm3)	5.5
抗彎強(qiáng)度 R.T. (MPa)*1	2,000
硬度 (Hv 10)*2	1,400
*1: JIS R1601 (3點(diǎn)彎曲試驗(yàn))
*2 : JIS R1610 (載荷: 98.07N)
*以上數(shù)據(jù)為測(cè)定值，并非保證值
