產(chǎn)品查詢

QQ客服
微信客服
南京馳順科技發(fā)展有限公司
當前位置：服務支持 > 技術文章

技術文章

子彈狀釩基MOFs作為高活性催化劑促進MgH2的儲氫性能

海洋之“鎂”蘊藏綠氫

，高效催化非同尋“釩”



在“海洋-氫能”能源理念引導下，中國已形成了基本的氫能發(fā)展體系框架。海水中有豐富的鎂資源

，世界上生產(chǎn)的鎂有百分之六十來自海水
。鎂具有較高的儲氫密度
，良好的可逆性
，是未來氫能大規(guī)模應用的關鍵材料之一
。釩基MOFs催化劑能夠促進氫氣分子在鎂表面的解離與擴散
，有利于加速鎂的吸放氫反應速率
，彌補固態(tài)儲氫的內(nèi)在不足。


 文章亮點

◎通過簡單的水熱反應和高溫煅燒成功制備了子彈狀的MOFs-V

。



◎7wt% MOFs-V的加入使MgH2的初始解吸溫度由340.0降至190.6°C

。在300°C條件下，MgH2+7wt%MOFs-V復合材料在5 min內(nèi)釋放了6.4wt%的H2
。



◎經(jīng)20次循環(huán)后

，MOFs-V樣品摻雜的MgH2體系具有良好的儲氫容量保持率。



◎過渡金屬與MOFs的結合有效增強了催化劑的活性

，為設計和合成改善MgH2儲氫性能的高效催化劑提供了思路
。



    MgH2具有良好的可逆性，低成本和高的儲氫容量（7.6wt%）

，被認為是最有潛力的固態(tài)儲氫材料之一
。然而MgH2較高的起始解吸溫度（約為340.0°C）和緩慢吸附/解吸動力學性能嚴重制約了其實際應用。本研究成功合成了一種基于金屬釩的有機框架材料（MOFs-V）
，并通過南京馳順高能球磨技術摻雜到MgH2來提高其儲氫性能
。


微結構分析表明煅燒后的MOFs-V具有子彈狀結構。當加入7wt% MOFs-V后

，升溫放氫測試表明MgH2的初始放氫溫度由340.0降至190.6°C
。在300°C的恒溫測試中，MgH2+7wt%MOFs-V復合材料在5 min內(nèi)釋放了6.4wt%的H2
。對于升溫吸氫測試
，含7wt% MOFs-V的樣品在3.2 MPa氫氣壓力60°C便開始吸氫。MgH2+7wt%MOFs-V的放/吸氫表觀活化能分別為(98.4±2.9)和(30.3±2.1) kJ·mol-1
，遠低于MgH2的(157.5±3.3)和(78.2±3.4) kJ·mol-1
。此外，MgH2+7wt%MOFs-V復合材料具有良好的循環(huán)性能
，儲氫容量經(jīng)過20個恒溫循環(huán)后基本保持不變
。X射線衍射（XRD）和X射線光電子能譜（XPS）測試證實了吸放氫過程中生成了具有高催化活性的金屬釩，從而顯著改善了Mg/MgH2體系的儲氫性能
。

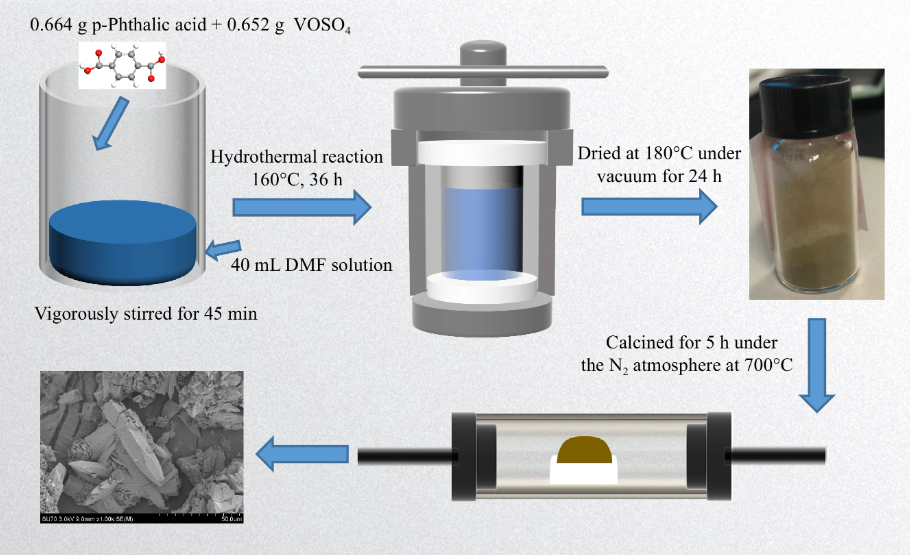

圖1  MOFs-V的制備流程圖

    采用簡單的水熱反應和煅燒法制備了具有子彈狀結構的釩基MOFs材料

。首先
，將0.652 g硫酸釩氧化物水合物（VOSO4，Alfa
，純度99.9%）和0.664 g對苯二甲酸（Alfa
，純度98%）溶于45 mL二甲基甲酰胺（DMF，Alfa
，純度99.8%）溶液中
，在100 mL不銹鋼高壓釜中劇烈攪拌45分鐘。160°C保溫36 h后用甲醇洗滌8次
，離心后將得到的固體在180°C真空干燥24 h
，最后在700°C N2氣氛下煅燒5 h，便能得到釩基MOFs材料
。

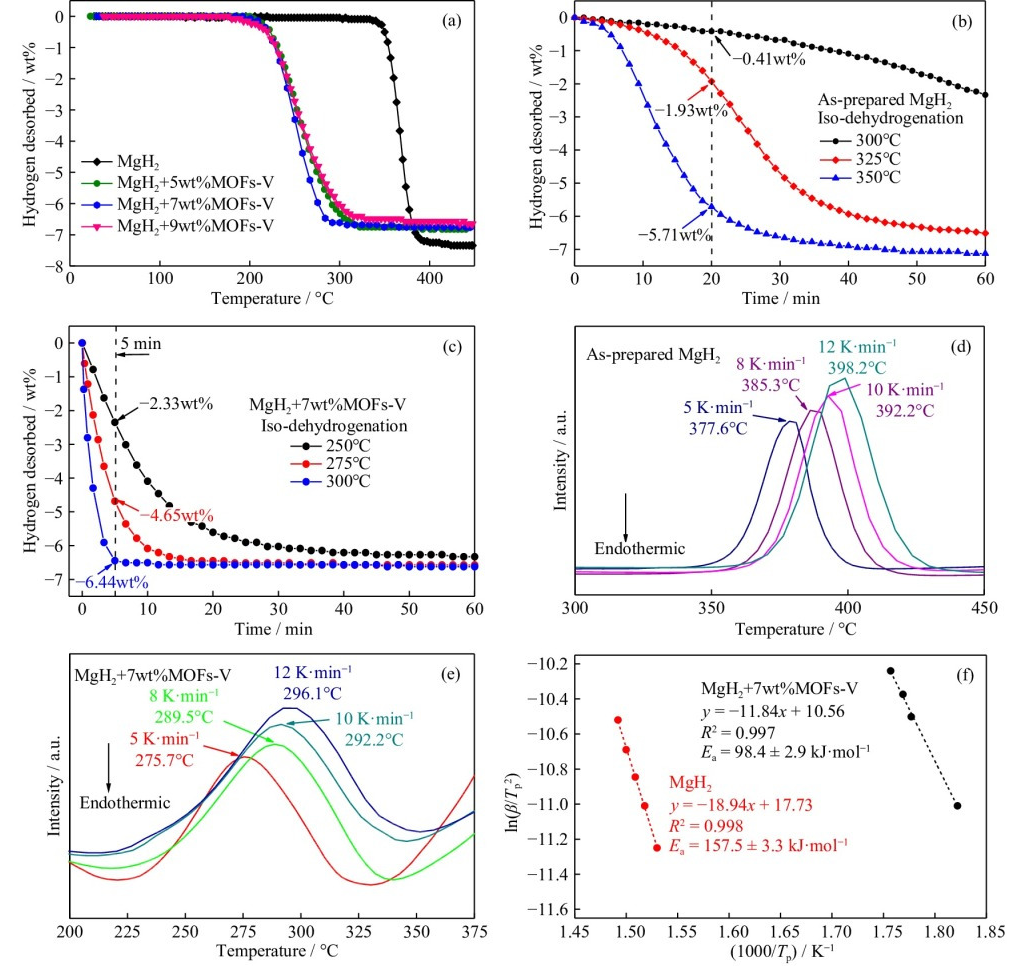

圖2. (a) MgH2+xwt%MOFs-V （x = 0, 5, 7, 9）的非等溫放氫曲線

。(b) MgH2在300、325
、350°C的等溫放氫曲線
。(c) MgH2+7wt%MOFs-V復合材料在250、275
、300°C的等溫放氫曲線
。(d)制備的MgH2和(e) MgH2+7wt%MOFs-V復合材料的DSC曲線。(f) MgH2和MgH2+7wt%MOFs-V復合材料的基辛格圖
。



    制備的MgH2在340.0°C開始釋放H2

，最終解吸量為7.3wt%。加入MOFs-V后
，MgH2的初始解吸溫度明顯降低
。綜合考慮起始放氫溫度和放氫量，MgH2+7wt%MOFs-V復合材料的脫氫性能最佳
。從圖2(b)可以看出
，制備的MgH2表現(xiàn)出緩慢的解吸動力學，在300
、325和350°C條件下
，20 min內(nèi)H2的釋放量分別只有0.41wt%、1.93wt%和5.71wt%
。而MgH2+7wt%MOFs-V復合材料在300°C下5 min釋放約6.44wt% H2
，在275°C下5 min釋放約4.65wt% H2，如圖2(c)所示
。采用DSC和Kissinger法進一步研究了MOFs-V對MgH2解吸動力學性能的影響
。顯然，加入MOFs-V后與制備的MgH2相比
，MgH2的峰值溫度向低溫區(qū)移動
。此外
，通過Kissinger法計算出MgH2+7wt%MOFs-V復合物的表觀活化能為(98.4±2.9) kJ·mol?1，比MgH2的 (157.5±3.3) kJ·mol?1降低了約38%
。


圖3. (a) MgH2和MgH2+7wt%MOFs-V復合材料在不同溫度下的吸氫曲線。(b) MgH2和(c) MgH2+7wt%MOFs-V復合材料的恒溫吸氫曲線

。(d) MgH2和MgH2+7wt%MOFs-V復合材料的Arrhenius曲線擬合
。



    圖3(a)中，完全放氫的MgH2在181°C左右開始吸收H2

，在399°C完成吸氫
，吸氫量為7.3wt%。含7wt% MOFs-V的樣品在60°C時開始吸氫
，加熱到217°C時吸氫6.7wt%
，比完全放氫MgH2的2.0wt%高3倍。等溫吸氫結果表明（圖3(b)和(c)）
，隨著溫度的升高和MOFs-V的加入
，吸氫動力學加快。完全脫氫后的MgH2在200
、225和250°C條件下
，前10 min的H2吸附量分別為1.04、2.74和4.96wt%
。對于含7wt% MOFs-V的樣品
，即使在100°C的低溫條件下，也能在前10 min內(nèi)吸2.34wt%的H2
。在125和150°C時
，含7wt%MOFs-V的樣品在前10 min內(nèi)分別吸收了約3.79wt%和4.88wt% 的H2。此外
，通過采用Johnson–Mhl–Avrami–Kolmogorov （JMAK）方程擬合了不同溫度下MgH2和MgH2+7wt%MOFs-V復合材料的等溫吸氫曲線
，由Arrhenius方程計算得到MgH2和MgH2+7wt%MOFs-V復合材料氫化反應的活化能Ea分別為(78.2±3.4)和(30.3±2.1) kJ·mol?1。顯然
，隨著MOFs-V的加入
，MgH2的吸氫表觀活化能顯著降低，這是MgH2吸氫動力學增強的直接原因
。

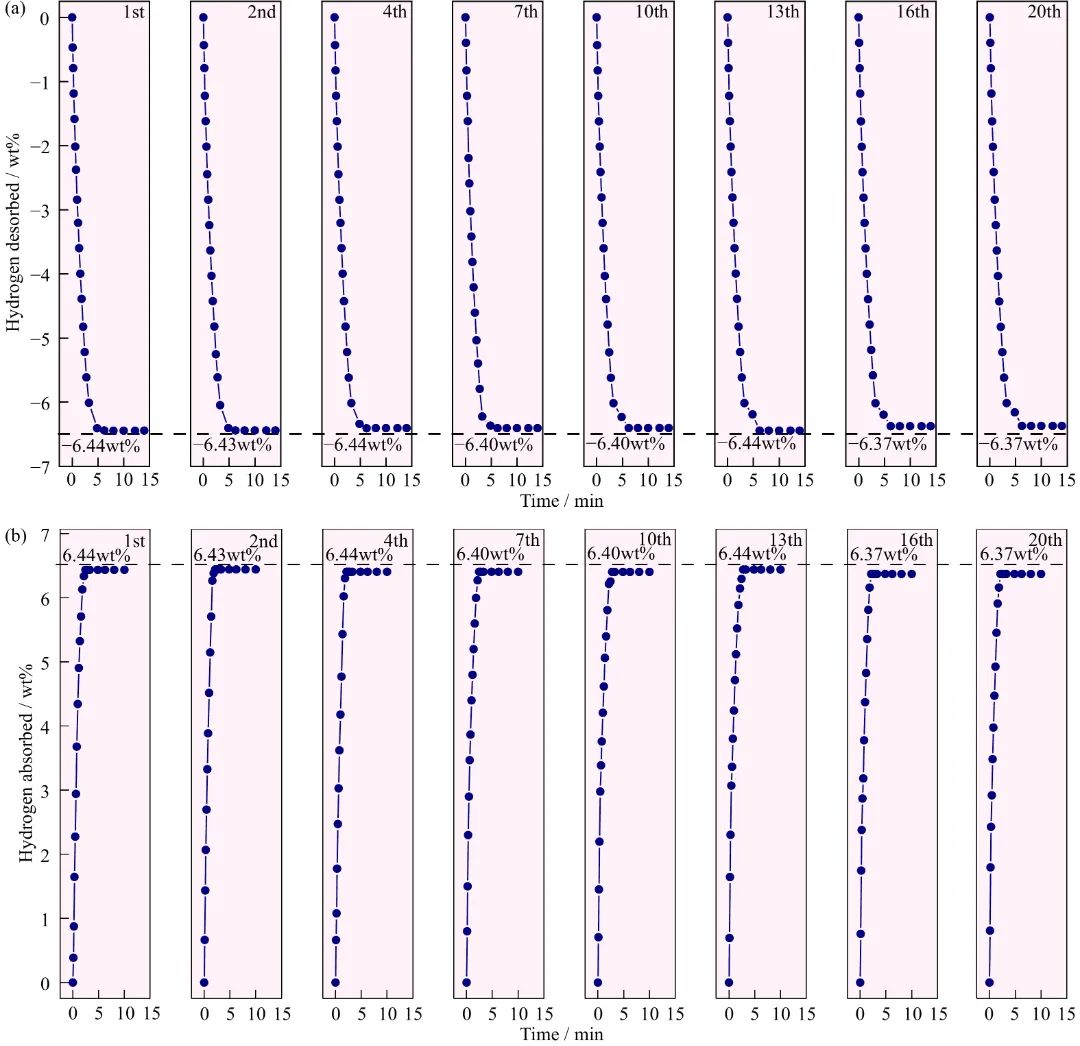

圖4為MgH2+7wt%MOFs-V復合材料在300°C下的循環(huán)曲線

。復合材料在第一次循環(huán)中釋放了6.44wt%的H2，在第十次脫氫實驗中仍然釋放了6.40wt%的H2
。在第20個周期中
，MgH2+7wt% MOFs-V復合材料解吸了6.37wt%的H2，與第一次循環(huán)相比
，保持了98.9%的儲氫榮量
。



    本工作得到國家自然科學基金 (No. 51801078)

，江蘇省自然科學基金(No. BK20180986)，浙江大學儲氫研究室陳立新教授以及南京馳順科技有限公司的支持
。


作者簡介

張劉挺

，工學博士

副教授，碩士生導師

江蘇科技大學能源與動力學院

主要從事金屬氫化物

、配位氫化物等儲氫（鋰）材料的基礎研究以及氫化物儲氫技術與裝置
、燃料電池氫源系統(tǒng)、氫化物儲熱裝置
，金屬材料激光加工等應用開發(fā)
。迄今主持國家自然科學基金、先進能源材料化學教育部重點實驗室開放基金
、江蘇省自然科學基金
、江蘇省高校自然科學基金、江蘇科技大學青年科技創(chuàng)新項目
、江蘇科技大學“深藍杰出人才”等項目
。

目前擔任International Journal of Minerals, Metallurgy and Materials、《稀有金屬》（中英文版）

、《中國有色金屬學報》（中英文版）青年編委
，并在Chemical Engineering Journal、Journal of Materials Chemistry A
、Journal of Magnesium and Alloys
、Applied Surface Science、Journal of Physical Chemistry C
、International Journal of Hydrogen Energy
、Journal of Alloys and Compounds、Dalton Transactions
、Rare Metals等國外知名學術期刊上發(fā)表研究論文四十余篇
。

全國服務熱線

400 600 8390

  • 企業(yè)郵箱: chishun@126.com
  • 聯(lián)系熱線: 400 600 8390
  • 企業(yè)地址: 南京市江寧區(qū)愛陵路2號

  • 掃碼咨詢

  • 微信公眾號

Copyright ? 南京馳順科技發(fā)展有限公司 版權所有

備案號：蘇ICP備07007025號-1


返回頂部

亚洲亚洲人成网站77777,国产福利一区二区三区高清,国产福利网站在线观看红一片,在线三级观看国产,伊人久久少妇视频,手机在线a视频,在线观看人成播放器,久久久亚洲日韩精品,中文亚洲免费一区二区三区,色婷婷六月亚洲婷婷6月,在线观看视频一区免费hh,国产杨幂AⅤ在线,欧美色私人免费网站,亚洲美女高潮视频免费,69国产在线观看,美女高潮无套内谢双飞,爱视频一区二区三区
在线观看高清| 欧美校园喜剧电影| 苍井空 小公主| 天黑黑影院在线观看免费中文| 亚洲综合婷婷六月丁| 《教室爱欲》无删减版| 夜色撩人在线视频| 日日啪无需播放器| 公息肉欲秀婷| 埃及艳后h版演员| 奶头和荫蒂添的好舒服| 野花日本电影免费观看完整| FreeFireMAXloadapk2024| 男人趴在美女身上亲胸| free x性俄罗斯美女| 真人啪视频免费视频| yellow视频高清观看在线| 色戒电影完整版本在线观看| 永久免费看片的服务器| 春闺梦里人电影免费观看高清| 欧美videosgratis杂交| 日剧大尺码推荐玻璃芦苇| 邪恶漫画无翼鸟52mmk| 高清avi视频下载| 激情视频| 第九区在线观看| 妈妈的味道播放BD中字| 日本道二区高清视频| 日日夜夜qvod| 日本大胆欧美人术艺术| 最性感数学老师| 一本道无码在线费费观| 一个人在线观看WWW免费视频| 啦啦啦在线观看中文hd高清 | 免费观看视频网站| 好男人在线观看视频高清| 黑衣人3国语高清| 公孙离ちゃんの球棒的评论| 特级毛片内射WWW无码| 欧美人禽猛交狂配| 怮交小U女天堂HD| 国精产品一区一区三区有限是什么| 久草eer九色草视频6| 人间水蜜桃大黑牛最经典十句话| 午夜阳光免费视频| cad2009视频教程| 麻豆春药按摩无码AV片| 丰满奶水少妇XXXX| 丈夫上班后妻子练瑜伽| 一边下奶一边吃面膜视频讲解图片| 几天不c你骚水又多了第一集| 青春娱乐视频精品99| 东京不热| 别人妻最好玩| 被带到满是x玩具的房间挑调游戏| 年轻的妈妈4在完整有限中字第5| 早川濑里奈作品| 女人被老外躁得好爽免费视频| 寡妇玩XXXXXX猛男吃奶| 家有色邻动漫| 免费韩漫无遮漫画| 免费观看已满十八岁电视剧在 | 被老外添嫩苞添高潮NP电影| 亭亭五月| 日日夜夜 电影在线视频| 精品国产乱码一区二区三区| 公之浮之手中字6| 性大片免费播放网站妈妈的朋友3| 在线中文字幕乱码免费| FreeXXX性欧美| 福利社体验区在线观看| 别急妈妈教你做| 少妇被无套内谢免费看看| caoporo 超碰免费视频| HD100%VIDEO射精| 国产成人精品无码一区二区小说| 一本大道高清在线视频| 晚上两个人打扑克的视频| 日日夜夜 电影在线视频| 樱花草在线观看免费看片| 阿阿阿要飞天了| 原神雷电将军不遮副乳| 亚洲中文久久精品无码99| 免费看成人做爰片| 日本无码成人深夜无码苍井空 | 我与性饥渴女房东| 天美麻豆成人AV精品视频| 国内精品视频更新在线观看| 欧洲老妇人70| 人性情感短片视频高清| 伦理电院网免费网| free性欧美群交party| 床戏韩国床戏大尺度| 国内视频在线精品一区| 乱系列H全文阅读| 卡西利亚斯视频| 国产成人精品无码免费视频| 樱花在线观看免费版动漫| 国产精品久久久久久A片超能世界 我的xl上司第二季未增删翻译中 《温柔善良的儿媳妇》的背景故事 | 日本高清哔哩哔哩| 亚洲电影在线观看高清影院| 精品国产自在自线| 韩国mv女的坐凳子上以前的歌| 韩国电影小姐大尺度拍摄| 把我按在在落地玻璃窗前做gh| 妈妈的朋友在9观完整有限中字| 黑暗爆料在线观看免费高清| 人狗大战9免费观看正版| 桃子视频在线观看WWW| 日本无翼乌邪恶大全彩H下拉式| 日本vodafonewifi巨大app23| 麻婆豆腐传媒视频免费| 少妇裸体春药高潮精油按摩| 妈妈的朋友8完在线观看| wordpress成品网站yunbuluo| jav13 14videos俄罗斯| 我与妺的性经历| 双龙进洞夹心饼干| 婷婷丁香五月| 内射人妻无码色AV无码| 4d玉蒲团奶水都喷出来了免费| 好男人免费影院在线观看| xl司令第一季全集在线观看完整版| 金瓶梅龚玥菲| 一本加勒比hezyo高清| 中高风险地区电影院暂不开放| 国产有奶水哺乳期无码avav| 少女たちよ在线观看电视剧 | 妈妈叫我戴上避孕套英文| 小泽玛丽娅电影| 柳岩甩乳热舞高清版| 欧美家庭影院| 欧美美妆大片集锦| 18girlsvideo日本| 哎呦视频在线播放WWW手机版| 女蛹之人皮嫁衣剧情| 小草在线资源视频免费观看| 夜夜橾天天橾在线视频| 妇少水多18P蜜泬17P亚洲乱| 免费人成视频欧美| 少女免费观看版高清| 亚洲中文字幕成人野花高清樱花| 爸爸吃女儿奶奶高情商回复| 刻晴大战史莱姆外网免费| 双人床上打扑克的全过程 | 在线中文字幕亚洲日韩曰本| 电影苍井空| 夫妻之间看的视频免费观看| 叶辰萧初然小说免费阅读| 小学生用坤巴桶小学生在线观看| 久久播电影网| 欧美性受群交在线放| 岳打开双腿开始交换配合| 青柠高清在线观看免费视频动漫| 新世界 韩国电影在线观看免费| 草蜢在线观看免费MV| 诱人的老师hd中文字幕| 少女たちよ在线观看电视剧 | 蘑菇mogu1.3.2.apk版本下载| 亚洲精品久久无码AV片银杏| 一本到在线是免费观看| 2012高清国语版免费观看下载| 我和小峓子做爰3| 97超碰国产亚洲精品理论电影| 小草视频高清在线观看| 东京不太热免费视频| 人性情感短片视频高清| 午夜福利社电影视频757| 最新国产精品自在自线发布 | 337p粉嫩日本亚洲大胆艺术| 久久成人影院| 免费安全在线观看大片哔哩哔哩| 100免费软件下载安装入口| 涩涩爱得得撸夜夜在线| 无人区国产片| 吴梦梦演的《还房贷的女英雄》| www.5555av.com| 国产欧美日韩A片免费软件| 老司机带带我在线精彩免费 | 欧美肥胖老太videoshd| 色戒 完整版在线| 成人AV视频免费观看| 成品禁用短视频app抖抖| 两人一上一下打扑克的视频| 我的私人按摩师电影韩版| 晚上你怎么弄都可以视频| 樱花草视频在线观看高清免费网| 中文在线地址| 欧美视频在线电影| 成人网站色情WWW在线| 少妇内射激情呻吟视频在线看| 优物视频一区| 韩国电影小姐大尺度拍摄| 日本阿v网站在线观看| 十九岁日本高清电影免费完整版| 免费观看b站60帧的视频软件| 后进蕾丝大胸翘臀美女图片| 9.1成长视频| 天堂www天堂在线资源| 精品日韩99亚洲的在线发布| 办公室可不可以干湿你的床垫| 日本三级在线线观看| 在线观看的网站| 午夜福利社1300合集| 小草视频在线影院| 三个人弄的我走不了路视频| www.dj103j.com| 30分钟激励短片视频素材| 妈妈的朋友8完在线观看| 秋霞电影网院午夜理论片免费看| 青柠视频免费观看在线高清| 亚洲在线视频自拍精品| 亲亲抱抱打扑克原声| 99部免费影视大片观看| 姨父来我家日娘的背景资料| 第九区在线观看免费完整视频 | 妈妈吃了春晚药后| 55h3CCA片| 妈妈的朋友2电影中字翻译| 女人扒开自己的荫道口| www.aaaa.gov.cn| 影音先锋a v资源网| 超碰香蕉人人网99精品| 多部大尺度影片曝光| 最近免费最新高清中文字幕韩国| 我们的免费高清在线视频日本| 黑白日本mv和欧美mv对比| 求你把跳d遥控器关了| 水蜜桃国产成人精品网站| 精品成A人无码亚洲成A按摩| 忘忧草在线观看视频| 99久久免费精品国产| 狼色精品人妻在线视频网站| 日本漫画全彩ACG黑漫画| 欧美成视频在线播放免费| 天堂2019线线在看| 日本三级本道在线播放| 人狗大战9免费观看正版| 24日日夜夜撸在线影院| 暖暖日本在线观看高清中文| 欧洲电影欲满春潮| 精品人妻系列无码人妻免费视频| 无码欧XXXXX在线观看免费| 久久影院午夜理论片无码| 婷婷五月久久综合丁香| 你是不是没被c够| 五月丁香久久综合鬼色| ZOOSLOOK重口另类BESTIALITY| 黑料不打烊tttzzz入口| 日剧大尺码推荐玻璃芦苇|
